技术参数:
输入 | |
---|---|
工作电压(V) | AC180~AC1140V |
工作频率(Hz) | 50/60Hz |
性能指标 | |

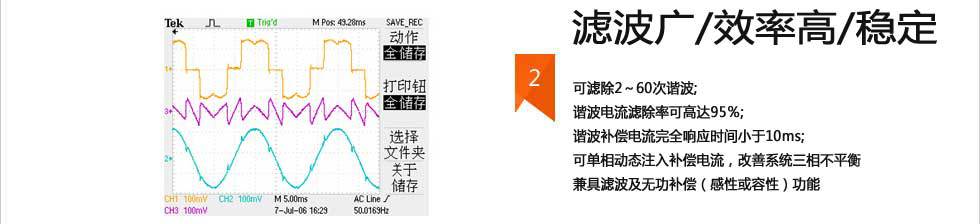

滤波范围 | 2~60次谐波 |
滤波能力 | 可高达95%(TDDi) |
响应时间 | <10ms |
功率因数矫正 | 有,可设定 |
限流能力 | 自动限流100%额定输出 |
接口模块 | |
显示界面 | 最新型7英寸全彩触摸屏,实时显示系统状态和设备输出特性及事件记录 |
操作界面 | 增量、减量、设置、确认、运行、停止 |
界面指示 | 运行(绿) |
显示语言 | 简体中文/英文 |
通讯接口 | RS485/RS232等各种协议 |
环境条件 | |
环境温度 | -10ºC~45ºC |
存储温度 | -40ºC~65ºC |
相对湿度 | ≤95%,无凝露 |
海拔高度 | 4000m以下(2000m以上按规定标准折算) |

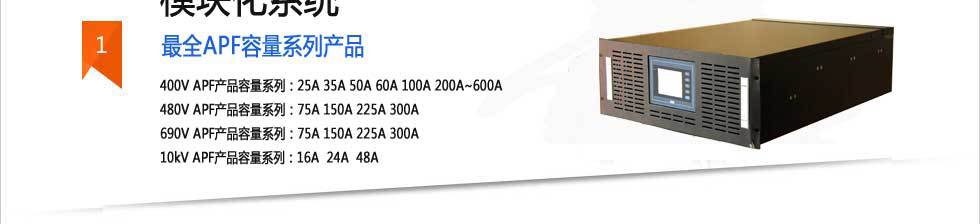

型号 | APF-25/30/380-M | APF-50/60/380-M | APF-100/380-M | APF-100/380 |
---|---|---|---|---|
额定补偿电流 A | 25/30 | 50/60 | 100 | 100 |
工作电压 V | AC380±15% | |||
工作频率 Hz | 50/60±4 | |||
整机效率 | >97.3 | |||
参考尺寸 mm(W*D*H) | 482×650×132 | 482×650×132 | 440×575×320 | 800×800×2200 |
重量 kg | 28 | 28 | 40 | 170 |
进线方式 | 上进线或下进线 | |||
电流互感器 | 500:5至5000:5(或用户自定义) | |||
型号 | APF-120/380-A | APF-150/380-A | APF-200/380-A | APF-300/380-A |
额定补偿电流 A | 120 | 150 | 200 | 300 |
工作电压 V | AC380±15% | |||
工作频率 Hz | 50/60±4 | |||
整机效率 | >97.3% | |||
参考尺寸 mm(W*D*H) | 800×800×2200 | 800×800×2200 | 800×800×2200 | 1100×800×2200 |
重量 kg | 190 | 303 | 320 | 490 |
进线方式 | 上进线或下进线 | |||
电流互感器 | 500:5至5000:5(或用户自定义) |
型号 | APF-50/690-AM | APF-100/690-A | APF-200/690-A | APF-300/690-A |
---|---|---|---|---|
额定补偿电流 A | 50 | 100 | 200 | 300 |
工作电压 V | AC690±15% | |||
工作频率 Hz | 50/60±4 | |||
整机效率 | >97.3% | |||
参考尺寸 mm(W*D*H) | 482×650×180 | 800×1000×2200 | 1000×1000×2200 | 1500×1000×2200 |
重量 kg | 42 | 180 | 350 | 490 |
进线方式 | 上进线或下进线 | |||
电流互感器 | 500:5至5000:5(或用户自定义) |
型号 | APF-16/10000-A | APF-24/10000-A | APF-48/10000-A |
---|---|---|---|
额定补偿电流 A | 16 | 24 | 48 |
工作电压 V | AC10000 | ||
工作频率 Hz | 50/60±4 | ||
参考尺寸 mm(W*D*H) | 1000×800×2200×2 | 1500×800×2200×2 | 1500×800×2200×4 |
进线方式 | 上进线或下进线 | ||
电流互感器 | 500:5至5000:5(或用户自定义) |
