晶闸管投切电容器装置（Thyristor Switched Capacitor）简称为TSC，就是用晶闸管来控制电容器的投入和切除。从原理上来说，TSC装置又分为零电压投入型TSC和零电流投入型TSC。零电压投入型TSC装置又分为零电压投入型TSC和零电流投入型TSC。零电压投入型TSC的主电路普遍采用三相角接共补电路，如图一所示，投入时刻选择在晶闸管两端电压为零时刻。零电压投入TSC的主要缺点如下：
◆ 投入时刻会造成电流振荡，引起电压波动。
◆ 投入时刻会产生冲击电流，严重时可以达到电容额定电流的2-3倍，影响电容寿命。
◆ 当电网电压中含有谐波时，晶闸管两端电压过零点的判断有误差，引起较大的涌流，严重时可以达到电容额定电流的几倍甚至几十倍，造成晶闸管元件的损坏，同时严重影响电容寿命。
零电流投入型TSC主电路采用三相角接分补电路，如图2所示，投入时刻选择在晶闸管电流为零时刻，电容投入时刻无任何涌流，对电容器没有任何冲击。同时当电网电压中含有谐波时，不会对投入造成任何影响。
零电流投入型TSC必须满足三个条件：
◆ 采用三相角接分补电路，如图2所示。
◆ 晶闸管投入的时刻必须在市电电压波形的正峰值或负峰值时刻。
◆ 电容器必须充电到线电压的峰值。
当系统不平衡度较大时，以往的动态无功补偿方式均存在较大弊端。三相角接共补方式仅适用于三相平衡系统，难以有效解决不平衡系统，难以有效解决不平衡系统的无功补偿、谐波抑制、改善电压波动等问题；三相星接分补方式补偿精度不够，过补或欠补时可能使中性线电流过大而引起保护开关误动作，影响配电系弘的安全可靠性。
因此针对不平衡负载的动态无功补偿，三相角接分补方式是较为理想的补偿方式，补偿回路跨接在相间接于电网，同步检测AB、BC、CA电网上负荷所需的无功功率，有效地进行动态无功补偿、谐波抑制、减少电压波动和抑制电压闪变、改善系统三相不平衡度。控制系统实时在线检测AB、BC、CA电网上的负荷所需的无功功率，并根据设定的目标来分别控制投切AB、BC、CA上的不同容量的电容器组，从而实现动态补偿负荷所需的无功功率。电容补偿回路串联滤波电抗器用于滤除或抑制谐波。

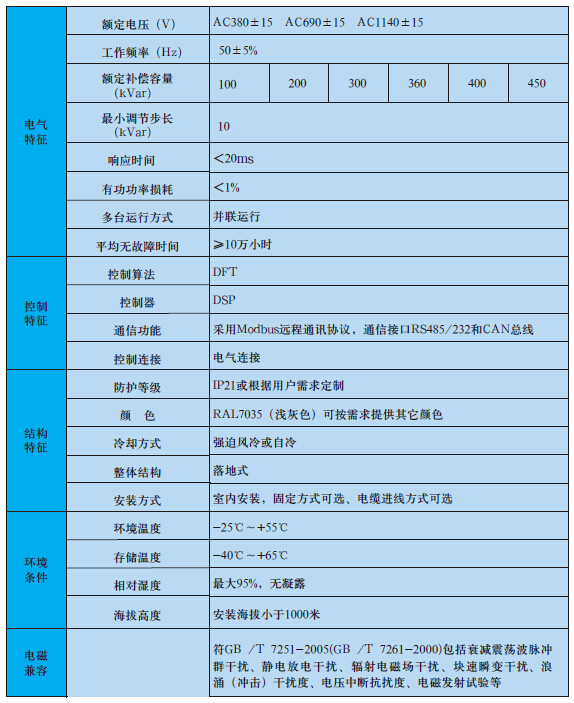

TSC的主要技术特点
高性能智能监控终端
采用Motorola公司DSP数字信号处理器和Xilinx公司的FPGA大规模可编程逻辑阵列为核心，计算能力更强，扩展性好，16位AD采样。320×240点阵液晶屏显示，图形化中文界面。具备以下特点：动态无功补偿控制（响应时间10ms）；实时2～25次谐波分析；实时电压、电流数据显示；三相电力参量测量显示；具有越限报警以及各种保护功能；多种通讯方式与接口。兼具智能配电监测功能；实时数据，日报表，整点记录等，实时配合后台软件，生成符合行业规范的图、报表。
独创不平衡系统智能检测控制技术
采用先进的检测控制算法，能快速检测负载所需无功，能自适应平衡系统及不平衡系统。该算法可根据系统
不平衡度变化实时跟踪调整补偿策略，为各种快速瞬变负荷和各种冲击性负荷的无功补偿提供了最佳补偿手段。
◆ 晶闸管投切模切采用零电流投切技术，确保投切无涌流、无冲击，延长补偿系统寿命
◆ 从负荷变化到三相电容全部投入或切除的响应时间为20ms以内
◆ 多路补偿一次投切到位，补偿后功率因数大于0.95
◆ 采用德国原装进口晶闸管元件；串联电抗器和电力电容器均采用国内知名品牌或国外知名品牌
