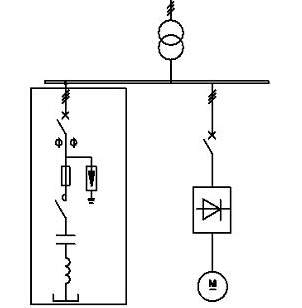

某石油化工厂一台660V/800KW直流电机，工作时产生大量谐波，主要为5、7、11次等特征谐波，负载运行稳定，现系统自然功率因数为0.72，对其进行谐波治理及无功补偿。系统简图如下所示：
>确定补偿容量
系统平均有功功率P=800KW，自然功率因数COSφ1=0.72,目标功率因数COSφ2=0.93，通过公式Q=P(tgCOS-1φ1-tgCOS-1φ2)计算得出需补偿容量为450kvar，最终补偿容量确定为450kvar。
>方案确定及设备选型
依据现场测量数据，5次谐波含量为23.6%，7次谐波含量为12.8%。按5次、7次谐波电流含量进行补偿容量分配，5次取补偿容量300kvar，7次取补偿容量150kvar。
