无功补偿应包含对基波无功功率的补偿和对谐波无功功率的补偿,后者实际是谐波补偿。传统的无功补偿设备如同步发电机、同步电动机、同步调相机、固定容量的电容器、开关控制的并联电抗器等, 可满足一定范围的无功补偿要求, 但响应速度慢、 维护困难、连续可控性差。虽然可控硅型的静止无功补偿器(Static Var Compensation, SVC)在电力系统中的应用取到了较好的效果, 但设备占地面积较大, 而且由于它对电网电压的波动表现出恒阻抗特性, 所以在电网电压波动时不能充分发挥其作用。

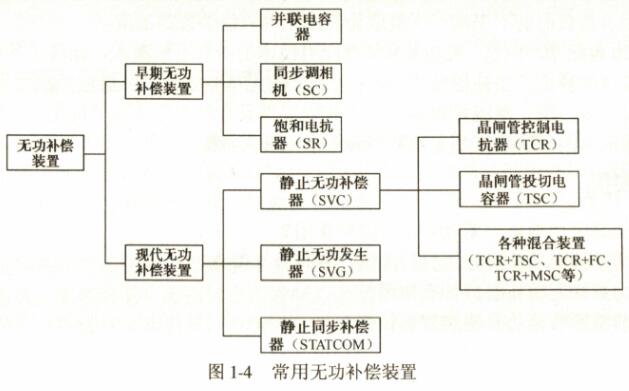

目前常用的无功补偿装置如图 1-4所示
