在进行高压配电网无功规划优化计算时,应打破传统的按主变压器容量的15%~30%容量设计无功补偿装置容量的方式, 以高压配电网为统一整体, 以采集到的高压配电网各节点运行电压、无功功率和有功功率等实时(或代表日)运行数据以及电网设备实际运行状态为无功优化计算依据,以无功、电压不越限,有载调压开关、无功补偿装置每天动作次数不越限等为约束条件,以提高功率因数、 减少系统有功功率损耗、 减少年运行费用或减少年支出费用等为目标,进行无功优化计算, 给出最佳补偿点和补偿容量。
在进行高压配电网无功运行优化计算时,由于传统的九区图控制模式在某些区域上会产生振荡现象,而且由于实际操作中变压器抽头调节和电容器组投切次数是有限的,但九区图没有作出相应的判断。全网无功优化从全网考虑无功补偿设备是否投入,主变压器分接开关挡位是否调升, 动态预算无功补偿设备投入后母线电压值、关口功率因数的变化,从而实现无功功率分层平衡, 减少主变压器分接开关调节振荡以及无功补偿设备投切振荡。

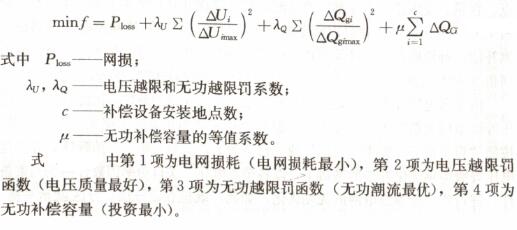

全网无功优化确定的目标函数如下图
