一、低压用户端无功优化补偿目标
低压用户端无功优化补偿目标如下:
(1)380V三相供电电压允许偏差为标称系统电压的-7%~+7% ;
(2)220V单相供电电压允许偏差为标称系统电压的-10% ~+7% ;
(3)电压正弦波畸变率应小于等于5%。
二、低压用户端无功优化补偿典型模式
低压用户端无功补偿模式有电动机就地补偿、配电室集中补偿以及两种方式混合补偿三种模式。

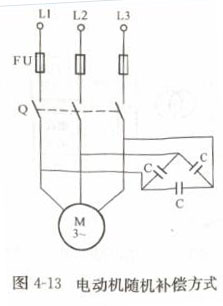

(1)模式A,电动机随机补偿o适用范围:较大功率的电动机可采用随机无功补偿模式。补偿电动机无功功率, 减少电压损耗, 改善电动机起动能力 。 电动机随机补偿方式如下图所示。
其主要特点是:
1)对大中型电动机比重较大、利用小时数较高的厂区宜进行随机补偿, 可有效改善电动机起动和运行条件。
2)可有效降低配电台区的电能损耗 。
3)对电动机逐台进行补偿, 可有效提高线路供电能力。
4)投资多,维护工作量大。
(2)模式B,配电室集中补偿。适用范围: 当工厂、 车间安装的电动机采用随机补偿方式有困难时, 可选用在配电室集中补偿的模式 。
其主要特点是:
1)可有效降低配电台区的电能损耗,但不能减少厂区内部的线损 。
2)采用分级、分相自动集中补偿,可提高补偿精度, 有效降低三相负荷不平衡所造成的电能损耗。
3)无需对每台电动机进行就地补偿,投资小,便于运行管理。
(3)模式C,电动机随机补偿十配电室集中补偿。适用范围:电动机随机补偿与配电室集中补偿相结合的补偿模式适用于负荷较重的配电台区。对利用率较高的大功率(>5kW)电动机进行随机补偿,对未进行补偿的小功率电动机在配电室集中补偿。
其主要特点是:
1) 补偿效果好, 能有效降低配电变压器和低压配电线路的电能损耗和电压损耗,提高功率因数,改善用户端电压质量。
2) 在县级电网各类无功补偿方式中无功经济当量最高, 综合经济效益较好。
