APF/SVG 简介
有源电力滤波器/静止无功发生器具备前所未有的综合电能质量治理能力，SVG 以补偿无功、13 次以内低次谐波、三相不平衡为主， APF 可同时滤除 2-50 次以内的谐波，滤波能力可高达 97%以上，对阶跃变化的谐波完全补偿时间小于 10ms。APF/SVG 可多台同时并联运行，整机效率大于97.5%，完全适用于工业、民用领域各种情况，是非线性负载谐波治理与无功补偿的最佳解决方案。
APF/SVG工作原理
用户可以通过参数设置，使设备可以同时具备滤除谐波、动态补偿无功、补偿三相不平衡、补偿电压跌落等功能。
◆滤除谐波原理

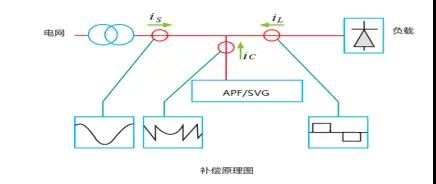

APF/SVG通过外部电流互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。
APF/SVG输出补偿电流根据系统的谐波量动态准确变化，因此不会出现过补偿的问题。另外，APF/SVG内部有过载保护功能，当系统的谐波量大于滤波器容量时，装置可以自动限制在100%额定容量输出，不会发生过载。
◆补偿无功原理
APF/SVG根据系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿的目的，补偿目标值可以通过操作面板设定，不会出现过补偿，并且补偿平滑，不会产生对负载和电网的涌流冲击。
◆补偿三相不平衡原理
APF/SVG根据系统电流，进行dq坐标旋转，提取不平衡分量，三相发出与不平衡分量大小相等相位相反的电流，将不平衡部分补偿到零，就能将三相不平衡电流校正成三相平衡电流。

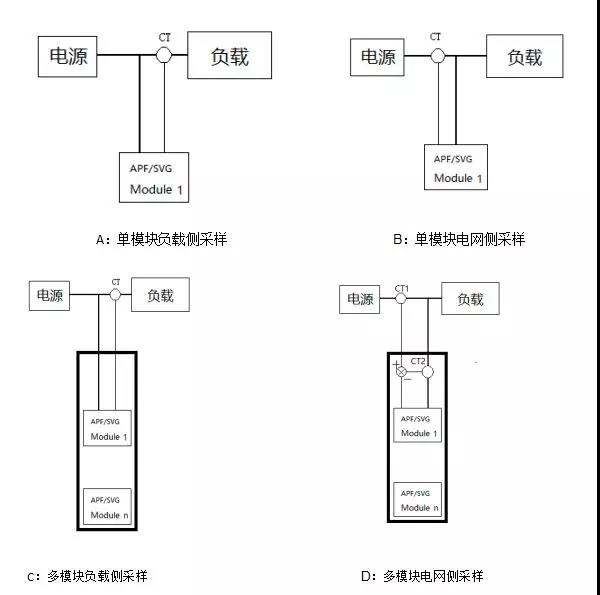

APF、AVG采样互感器的安装位置：

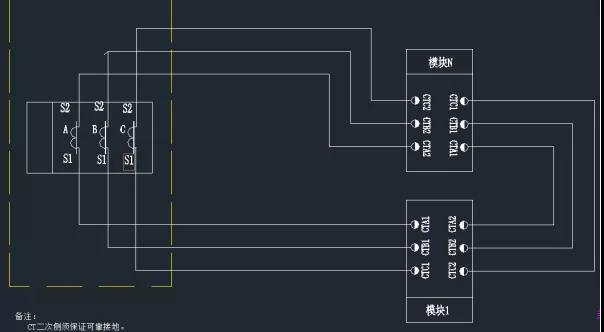

APF、AVG采样互感器的接线
上述的互感器安装位置和互感器的采样接线都尤其的重要，互感器安装位置不正确、互感器的采样接线错误都会导致电流采样出现问题，都无法使装置正常工作。
