有源滤波器又称APF，它是基于采样电流获得的数据分析出电流中的谐波分量，从而进行谐波治理的。因此，采样电流互感器的安装位置不同会导致采样电流样本不同，会直接影响APF的谐波治理效果。

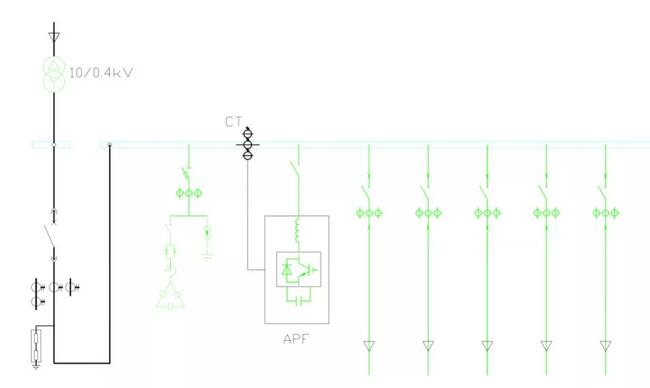

我们常见的方案如图所示:
采样电流互感器安装在负载侧，APF获得负载电流参数，从中提取出谐波分量，并以此为依据输出大小相等、方向相反的谐波，从而达到谐波治理的目的，这是应用最多的方案。

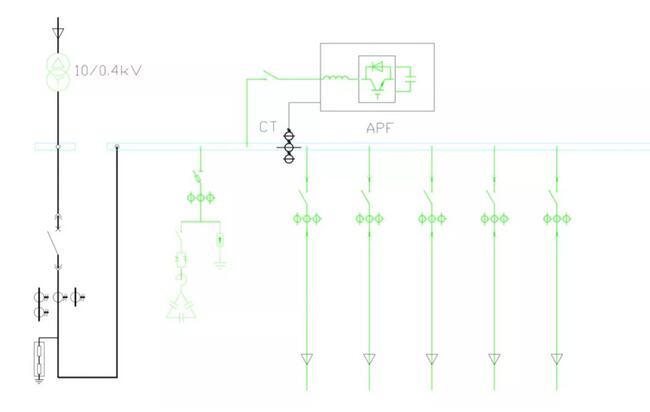

我们还会看到另外一种方案:APF的安装位置依然位于无功补偿柜和负载之间，采样电流互感器CT位于电源测，如图所示:
当设计师设计这种采样方案的时候，一定要和APF供应商确认清楚，APF是否支持这种应用方案。(不是所有的APF仅通过参数的设置就能够支持这种方案)

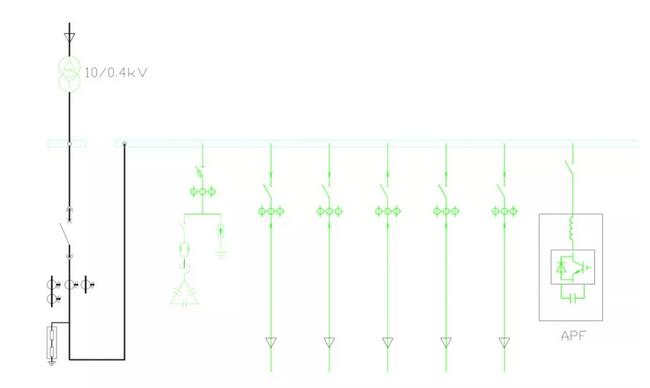

一般情况下，对于新建项目而言，设计第一种方案的居多。对于改造方案而言，情况可能就不这么简单了，例如下图所示:
这台APF的采样电流从哪里获取呢？其工作模式设置在哪种模式呢？

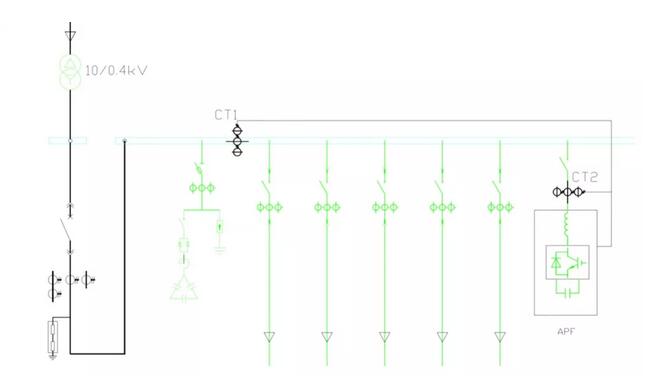

改造项目一般在配电系统的末端增加有源滤波柜，APF仍然是采样系统的负载电流，但此时的负载电流是用电负载的电流和APF输出电流的总和，APF不能直接采用，因此需要将APF的输出电流减掉后才能得到真正的负载电流。如下图所示：
APF的采样电流为CT1-CT2，此时APF的工作模式应设置为“CT负载侧”采样。
注：CT1,CT2变比相同。

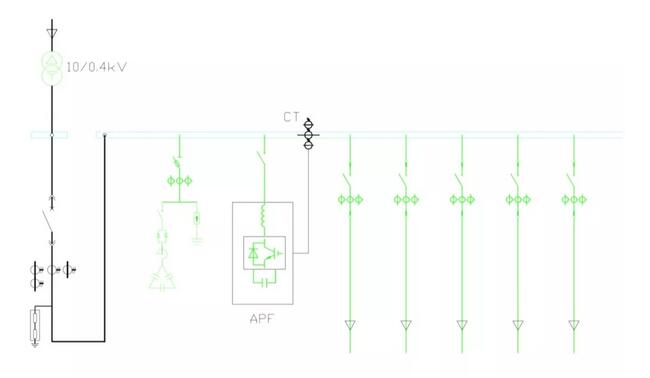

上面讲的是APF装置接入点在负载末端；同时，对于改造项目，如果APF的接入点设置在电容柜和负载中间，那么APF采样电流互感器的位置方案如下图所示：
采样CT位置应在APF接入点和负载之间。

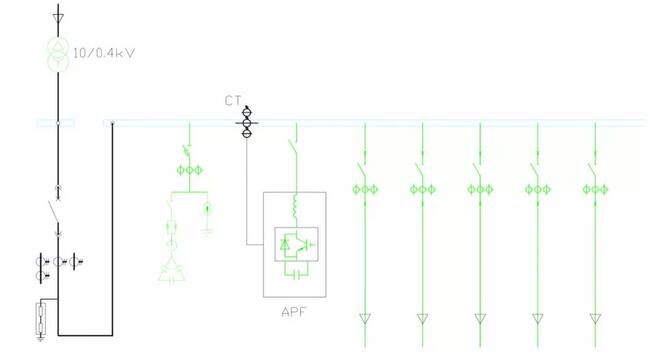

对于CT设在电源侧，如果APF支持这种工作模式时，电流采样接线方案如下图：
APF采样电流包含负载电流和APF输出电流，即电流互感器CT的取样电流。

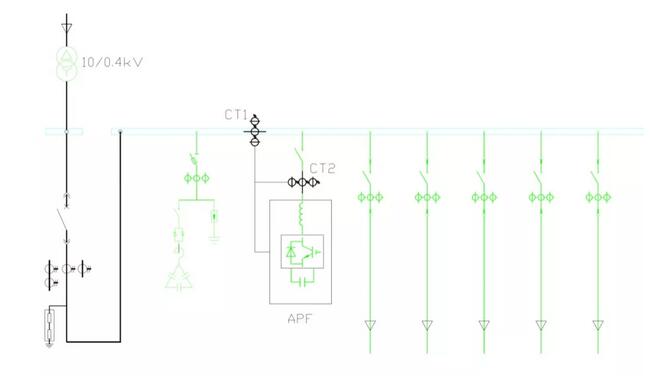

此时APF的工作模式应设置为“CT电源侧”采样，如果APF不支持这种工作模式时，电流采样接线方案如下图：
APF采样电流为负载电流，即电流互感器CT1-CT2的电流。此时APF的工作模式应设置为“CT负载侧”取样。
从以上分析可知，APF安装位置可以有很多种，但APF电流取样方式只有2种，即电源侧和负载侧。如涉及2只CT并联计算的情况，应注意CT变比必须相同。
