低压无功补偿系统概述

低压无功补偿系统发展至今常见的形式分为2种:

1、以电容器、电抗器、投切开关、功率因数控制器及补偿系统配套的其他保护元件组成的传统类型的补偿系统,补偿后功率因数可达0.96以上

2、以IGBT为核心元件通过对线路进行实时分析,可发出无功对线路进行双向补偿,补偿后功率因数接近于1。

第一种形式的补偿系统——组成:电容、电抗、投切开关、功率因数控制器及配套保护装置。

存在形式:1、组件+投切开关+功率因数控制器及配套保护装置;

2、智能模组(含电容器+电抗器+投切开关+保护)+功率因数控制器。

第二种形式:常见类型为模块化静止无共发生器

低压无功补偿系统的组成

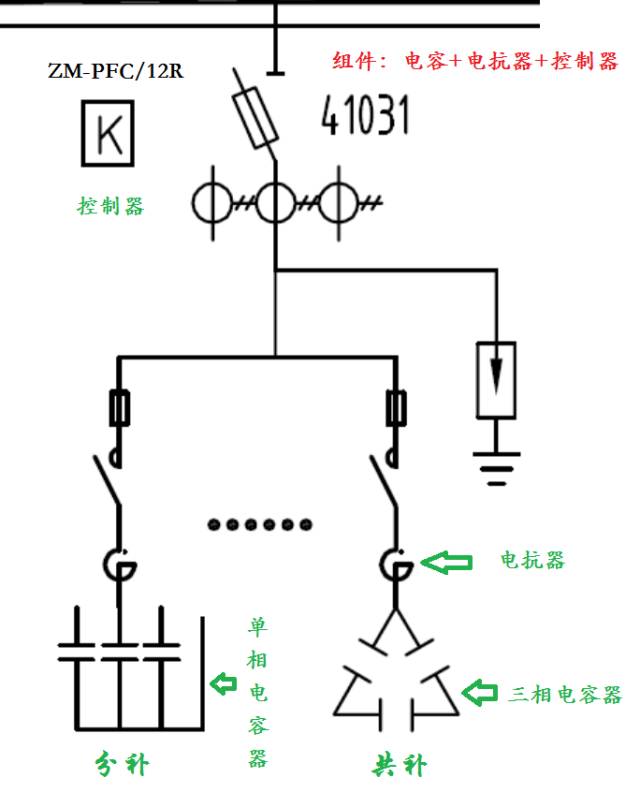

组件+投切开关+功率因数控制器

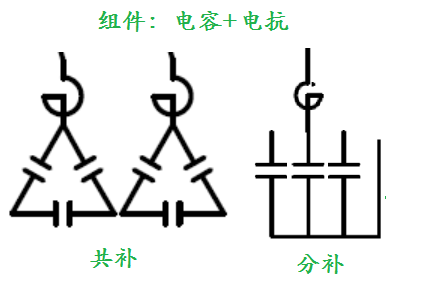

组件:

电容器:干式自愈式低压电容器(带电抗类型)常规类型5Kvar、10Kvar、15Kvar、20Kvar、25Kvar、30Kvar。一般组件规格40Kvar电容器组为2只20Kvar电容器配置,50Kvar电容器组为2只25Kvar配置,以此类推;

电抗器:与电容器配套使用,减少3/5/7/11次谐波对电容器影响,可与5Kvar-80Kvar电容器/电容器组匹配。

投切开关

电容器投切分为动态投切和静态投切,国标规定响应时间1秒以内为动态投切;超过3秒为静态投切,投切开关按动态投切使用:晶闸管开关(可控硅);又称无触点投切,过零投切,无涌流,通过控制器控制输出12V直流电压来控制开关的通断。

静态投切使用:电容投切专用接触器,此种接触器采用延时投切技术控制电容器投切时涌流的出现。控制器通过无源触点控制接触器。

功率因数控制器

不同的投切开关控制方式不同,因此对应控制器也是不同的。即控制器型号是由投切开关(投切方式)决定的。

配套保护装置

配套保护装置由做无功补偿整柜方做柜子时提供,一般补偿供应商提供:电容器+电抗器+投切开关+功率因数控制器;由成套商提供补偿柜内其他保护元件,组成柜体供给客户。

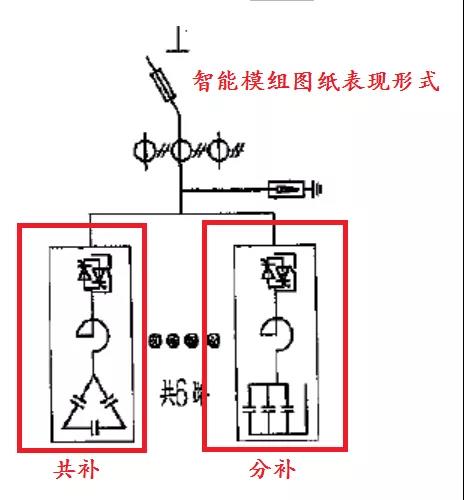

智能模组+功率因数控制器

智能模组

智能模组包含电容器(纯电容)或者电容+电抗、投切开关、控制部分、保护装置。

由于模组为模块化,要求内部设备体积小,扇热好,一般不会采用晶闸管开关(此种开关发热量大自带扇热风扇体积大)或者接触器;一般模组的投切开关采用同步开关技术或者复合开关(过零投切,无涌流,体积小)。

功率因数控制器

功率因数控制器与模组之间控制方式,采用类似电话线+水晶头通过通讯的形式进行数据交换,模块分析控制器传过来的信息决定是否进行投切,从而实现自动控制。
