大家都知道，专变用户在消耗电网有功的时候，如果消耗有功功率较少，消耗无功功率较大，直接导致功率因数过低。功率因数低除了用户的功率调整电费受到影响，对电网也会造成危害。因此无功功率对供电系统和负载的运行都是十分重要的。
大部分用户的负载元件的阻抗基本都是呈感性，感性负载消耗的无功只能从电网中获取，显然就加大电网的损耗。解决的方式就是就地平衡无功，加装无功补偿装置。下面为大家分析补偿的办法以及如何计算补偿容量。
一、 电容器补偿的方式的选择
（1）采用并联电力电容器作为人工无功补偿装置时，为了尽量减少线损和电压损失，宜就地平衡补偿，即低压部分的无功功率宜由低压电容器补偿，高压部分的无功功率宜由高压电容器补偿。
当无高压负荷时不得在高压侧装设并联电容器装置。当对电动机用电设备采用就地单独补偿时，补偿电容器的额定电流不应超过电动机励磁电流的0.9倍。在进行用电负荷计算时，应计入补偿后的无功功率。
（2）补偿电容器组的投切方式分为手动和自动两种。对于补偿低压基本无功功率的电容器组以及常年稳定的无功功率和投切次数较少的高压电容器组，宜采用手动投切。为避免过补偿或在轻载时电压过高，造成某些用电设备损坏等，宜采用自动投切。在采用高、低压自动补偿装置效果相同时，宜采用低压自动补偿装置。
（3）无功自动补偿的调节方式：以节能为主进行补偿者，采用无功功率参数调节；对冲击性负荷、动态变化快的负荷及三相不平衡负荷，可采用晶闸管（电子开关）控制，使其平滑无涌流，动态效果好，且可分相控制，有三相平衡效果。
（4）电容器分组时，应与配套设备的技术参数适应，满足电压偏差的允许范围，适当减少分组组数和加大分组容量。分组电容器投切时，不应产生谐振。
（5）高压电容器组宜串联适当参数的电抗器，低压电容器组宜加大投切容量，采用专用投切接触器或晶闸管，以减少合闸冲击电流。受用电设备谐波含量影响较大的线路上装设电容组时，电抗器宜串联。
二、给功率因数低的用户计算无功补偿
计算无功补偿装置的容量，通常需要3个技术参数才能计算；
（1）没有加装无功补偿装之前的功率因数；用“cosφ1”表示
（2）希望将提高到多大的功率因数；用“cosφ2”表示
（3）专变客户的有功功率；用“P”表示 计算公式

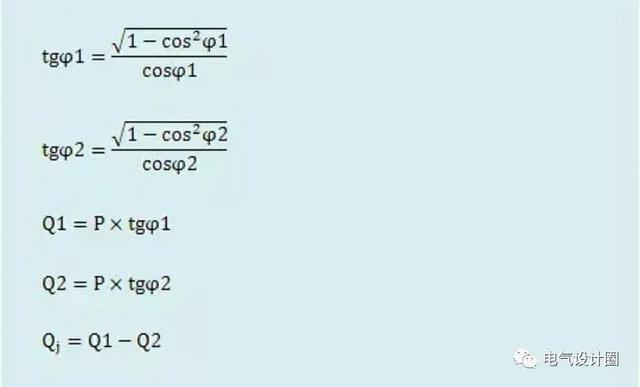

（计算公式）
公式中：
P：实际的有功功率；
Q1：没有加装无功补偿之前的无功功率；
Q2：并联无功补偿运行之后的无功功率；
Qj：需要补偿的无功功率；

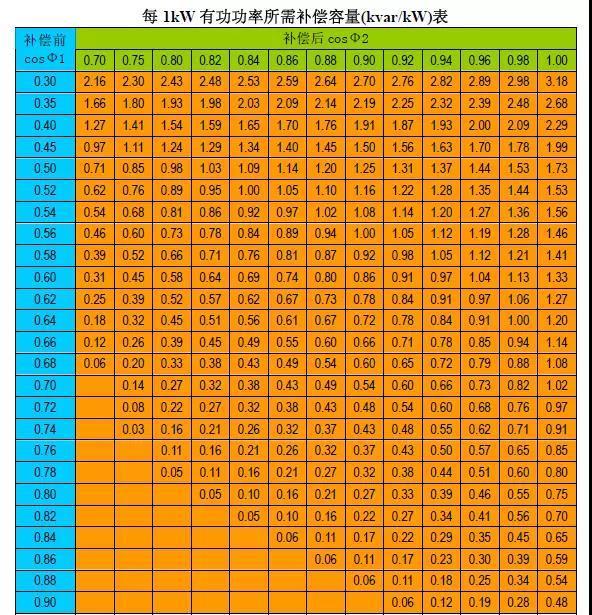

案例：

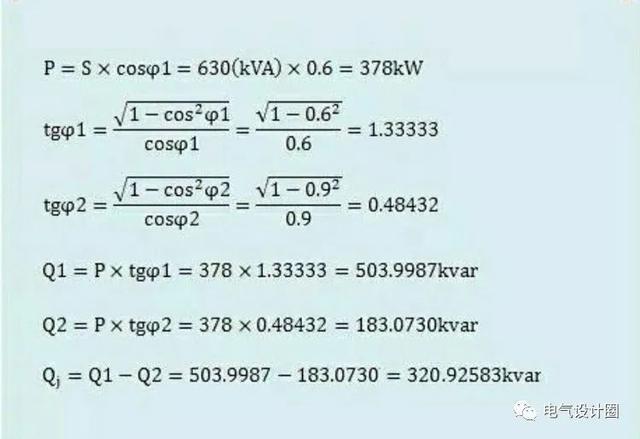

假设某专变用户的变压器容量是630KVA，功率因数每个月均为0.6左右，导致该用户的力率调整电费被考核，现需要将功率因数提高到0.9左右，需要配置多大的无功补偿装置？
目前市场上的无功补偿装置容量规格有100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600等几种，因此加装334kvar自动投切装置比较合理。
三、对新增客户配置无功补偿装置
对于新增加的负荷，简单来讲是不知道没有无功装置时的功率因数，通常来讲用情况一的方法是没有办法计算的，因为缺少一个已知参数。因此，这就需要我们引入一个经验值。
对于专变用户而言，供电局一般规定功率因数达到0.9才不被考核，而同一台630kW的变压器，用户的实际负荷不同，配置的无功补偿装置也是不一样的。通常情况下，我们取变压器容量的30-40%。
假设某新增加专变用户的变压器容量是630kVA，需要配置多大的无功补偿装置？
如果电机负载比重不大 Q=S×30%=630(kVA)×30%=189kvar，加装200kvar自动投切装置比较合理，如果电机负载比重较大，Q=S×40%=630(kVA)×40%=252kvar，加装250kvar自动投切装置比较合理。
以上基本是按照低压侧补偿的方式。实际无功补偿装置的配置与计算较为复杂，负荷性质千千万万，不能一概而论。精确的配置需要详细计算每个单体负载的利用率和推并推出理论功率因数才能计算。
