我们使用的负荷分感性负载、纯电阻性负载、容性负载,区分在于电流和电压相位角谁在前谁在后的问题。
我们常用的三相异步电动机就是感性负载,电流滞后电压角度φ,做功的有用功率P=UIcosφ。无用功Q=UIsinφ。

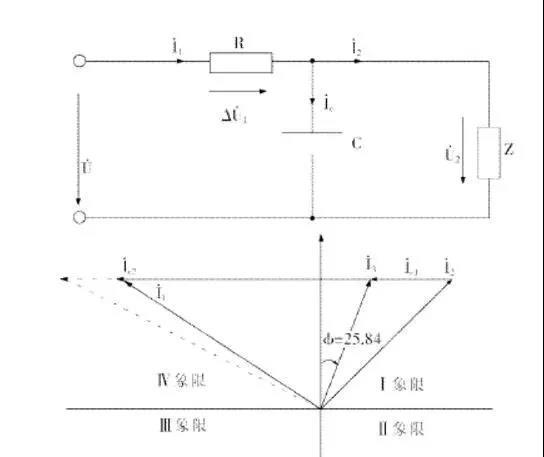

如上图比较常见的并联电容补偿,在投入感性负载Z通过的电流值为I2、通过容性负载电容器的电流为Ic,加起来在主线上的电流为I1,我们都知道电缆是属于纯电阻型负载,通过的电流越大损耗值就越大。这就是补偿器存在的意义。
那么过补偿后到IV象限后电流I超前于电压U,这个时候存在无功功率倒送,一样增加了在电路上的损耗。
另外多余的电容C的有功功率损耗,电容器的损耗主要来源于介质损耗。
过补偿还会抬高电网的电压。
如何防止过补偿造成的损失
可以采用电容器自动投切装置,通过电子技术实时监测电网中负荷的变化,根据负荷变化来选择投入或切除电容器组。补偿延时5S左右。
也可以考虑采用动态无功补偿装置,动态无功补偿是通过IGBT门级驱动组成自换相桥式电路,实时调节电路输入电源电压的幅值和相位。补偿延时20MS以下。
